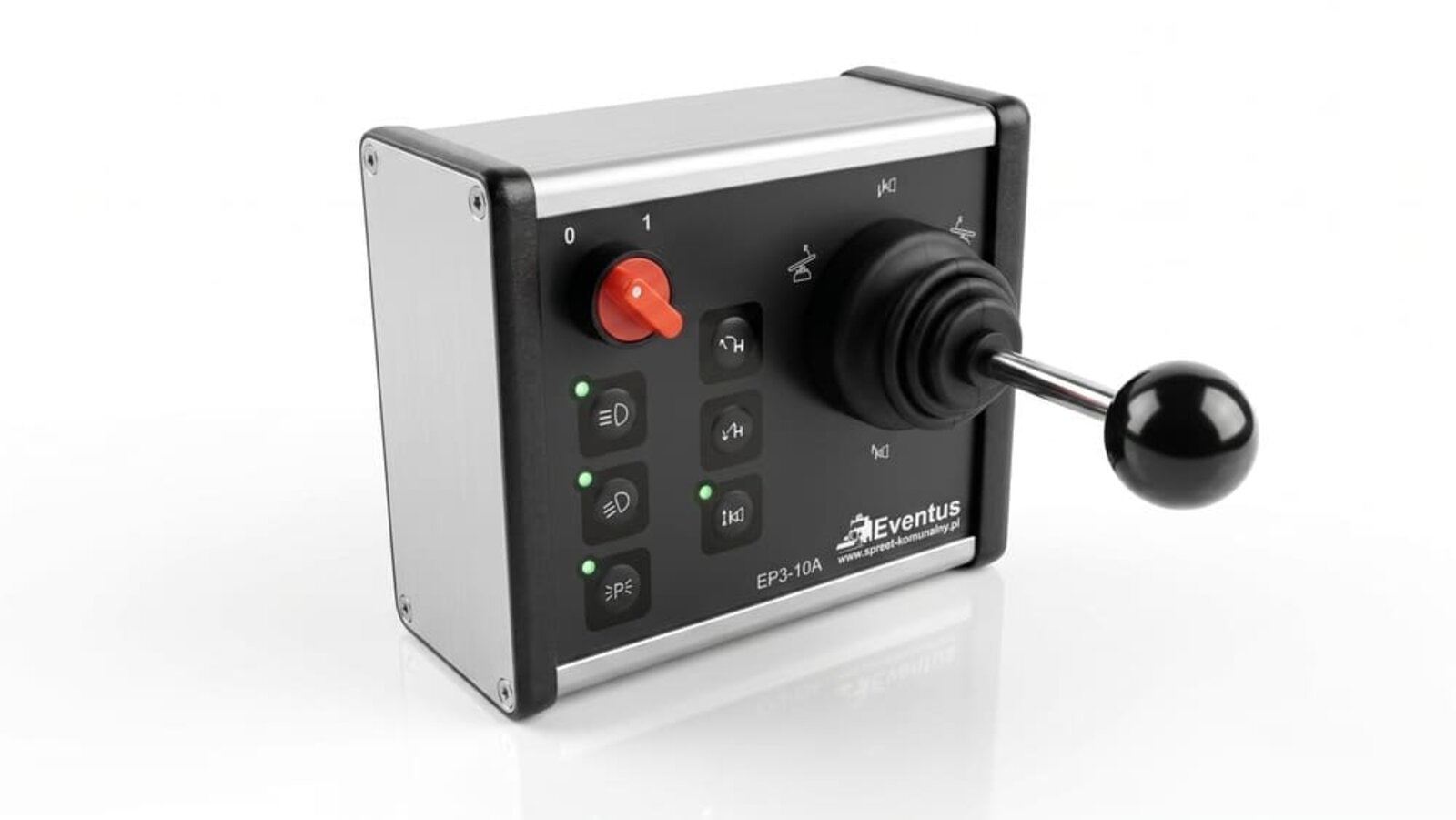

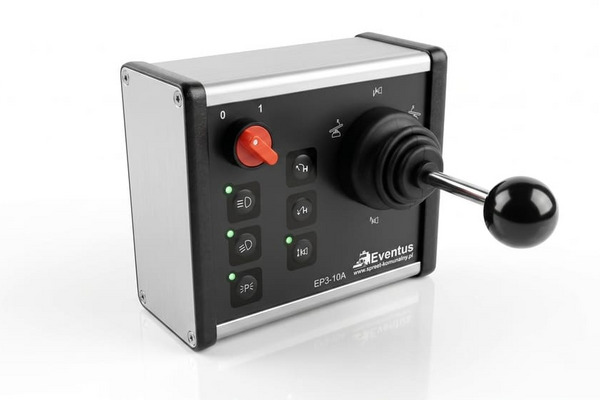

Eventus EP3 to specjalistyczny panel sterujący przeznaczony do obsługi pługów odśnieżnych. Urządzenie współpracuje z głównym kontrolerem bazowym EP0, oferując operatorowi ergonomiczną obsługę hydrauliki maszyny za pomocą zintegrowanego joysticka i panelu przycisków.

Dane techniczne i budowa (Kontroler bazowy EP0)

Sercem systemu jest uniwersalny kontroler osprzętu dodatkowego EP0, którego realizowane funkcje definiuje podłączony pulpit (w tym wariancie: pług EP3) oraz odpowiednia wersja oprogramowania. Główne cechy platformy bazowej to:

• Obudowa i odporność: Płyta bazowa kontrolera zamknięta jest w szczelnej obudowie o klasie szczelności IP66, co gwarantuje odporność na trudne warunki atmosferyczne.
• Architektura układu: Baza integruje na stałe układy zasilania oraz moduł mikroprocesorowy.
• Wejścia/Wyjścia: System zarządza wejściami sygnałów sterujących oraz wyjściami prądowymi i napięciowymi. Moduły sterowania wyjściami są montowane w ilości zależnej od konkretnego zastosowania maszyny.
• Bezpieczeństwo: Elektronika wyposażona jest w zintegrowane układy zabezpieczeń przepięciowych oraz filtry zakłóceń EMC.

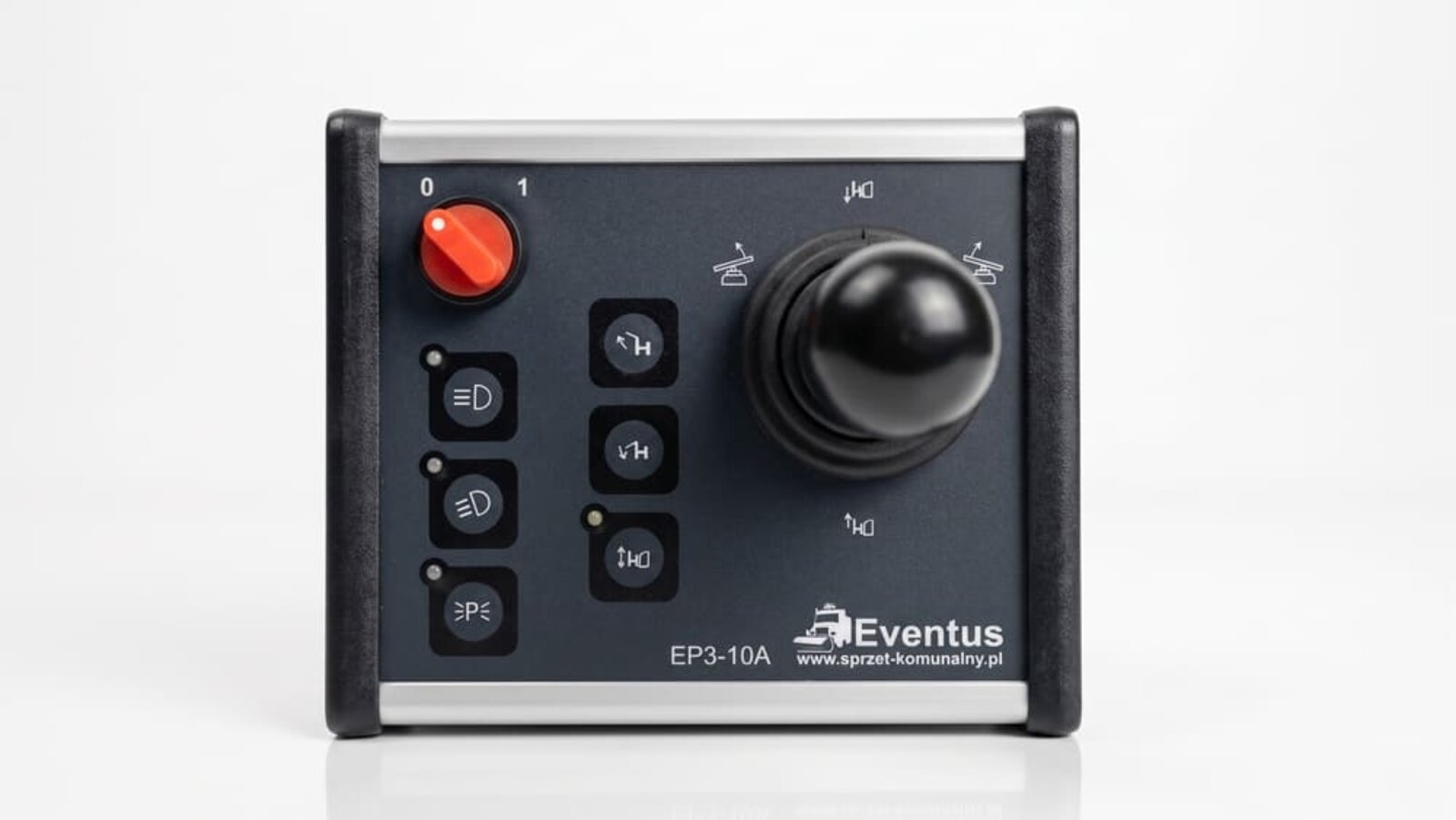

✅ Kluczowe elementy i funkcje interfejsu (EP3):

• ➡️ Główny element sterujący: Wielokierunkowy joystick centralny odpowiadający za sterowanie pozycjonowaniem pługa. Piktogramy umieszczone wokół niego wskazują kierunki działania: podnoszenie i opuszczanie lemiesza oraz zmiany kąta (skręt w lewo/prawo).
• ➡️ Sekcja zasilania: Wyraźny, czerwony przełącznik obrotowy (pozycje 0 / 1) służący do aktywacji układu sterowania.
• ➡️ Moduł sterowania oświetleniem: Kolumna trzech przycisków umieszczona po lewej stronie, z których każdy wyposażony jest w diodę kontrolną LED. Piktogramy (reflektory oraz litera "P") wskazują na sterowanie oświetleniem roboczym oraz ostrzegawczym/pozycyjnym.
• ➡️ Dodatkowe przyciski funkcyjne: Środkowa kolumna składa się z trzech przycisków oznaczonych literą "H" oraz strzałkami (określającymi ruchy ukośne i funkcję pionową/zmienną). Dolny przycisk z tej sekcji posiada własną kontrolkę LED.
• (Dokładne przypisanie zaawansowanych funkcji hydraulicznych pod tymi przyciskami wynika z indywidualnego zaprogramowania sterownika EP0 pod docelowy model pługa).
